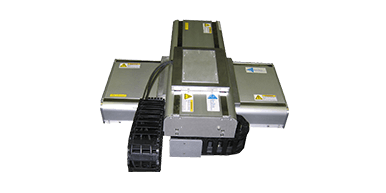

A. 無鐵芯直線電機直驅
B. 高精度以及精準回零
C. 無塵室蓋板
直線模組匹配
| 模組 | 軸 | 電機型號 | 有效行程 | 運動質量（Kg） | 總質量（Kg） | 傳感器限位 | 硬限位 |
DGL200 | 上軸 | AUM4-S2 | 300 | 3.1 | 29 | 304 | 320 |
| AUM4-S3 | 300 | 3.4 | 29 | 304 | 320 | ||
下軸 | AUM4-S3 | 300 | 24.9 | 103 | 304 | 320 | |
| AUM4-S4 | 300 | 26.1 | 103 | 304 | 320 |
注：花崗巖的質量大約240Kg.
性能參數
| 規格參數 | 單位 | DGCR 300 | DGCRS 300 |
| 1直線度 | μm | ±3μm/25mm, NTE±10μm/510mm | ±3μm/25mm，NTE±10μm/610mm |
| 平面度 | ±3μm/25mm, NTE±10μm/510mm | ±3μm/25mm，NTE±10μm/300mm | |
| 重復精度（1μm分辨率） | ±3μm（40μm光柵柵距 | ±3μm（40μm光柵柵距） | |
| 重復精度（1μm分辨率） | ±1.5μm（20μm光柵柵距 | ±1.5μm（20μm光柵柵距） | |
| 重復精度（0.1μm分辨率） | ±1μm（20μm光柵柵距） | ±1μm（20μm光柵柵距） | |
| 重復精度（模擬量） | ±5 counts | ±5 counts | |
| X-Y正交性 | Arc-sec | 10 | 10 |
注：所有的測量數據基于直線模組安裝在平面度為5um的花崗巖臺面上。
